Різновиди електроізоляційних пластиків для різних умов роботи

У сучасній електротехніці та енергетиці вимоги до ізоляційних матеріалів постійно зростають. Завдання діелектрика сьогодні полягає не лише у блокуванні струму, але й у здатності працювати в жорстких умовах. Температурні перепади, механічні навантаження від важких мідних шин та агресивне навколишнє середовище змушують інженерів ретельно підбирати полімери. Оскільки абсолютно універсального пластику не існує, для кожного промислового вузла розраховується свій оптимальний варіант.

Низьковольтне обладнання та базові завдання

Найбільш масовим сегментом застосування діелектриків залишаються шафи управління та розподільчі щити стандартної напруги. У цій ніші головним критерієм є баланс між надійністю та економічністю.

Текстоліт (марки А, Б, ПТ): Класичний шаруватий матеріал на основі бавовняної тканини. Він добре піддається механічній обробці, не кришиться і гасить вібрації. З нього фрезерують монтажні панелі та колодки. Доступна вартість текстоліту (актуальна ціна на https://pkf-elektroplast.com.ua/ua/p38382490-tekstolit.html) робить його стандартом для деталей, що працюють при температурах до +105 °C.

Гетинакс – аналог на основі паперу. Він дешевший, але більш крихкий і схильний до розшарування.

Обидва матеріали ефективні в сухих приміщеннях. Однак через гігроскопічність бавовняна та паперова основи можуть вбирати вологу, що поступово знижує діелектричний опір вузла.

Високі температури та механічні навантаження

Під високою напругою виникає проблема сильного нагріву. Бавовняна основа звичайних пластиків у таких умовах може обвуглюватися. Для таких завдань використовують композити зі скляним армуванням.

Склотекстоліт СТЕФ, СТЕФ-1 (дивіться серед продукції Електропласт в каталозі магазину) завдяки скловолокну та епоксидним смолам витримує нагрів до +155 °C і має колосальну міцність на злам. Для складних об'ємних ізоляторів, де неможливо застосувати лист, використовують скломат, що виготовляється методом прямого пресування.

Висока жорсткість склотекстоліту дозволяє створювати надійні тримачі для важких шин. Він не деформується при сильному затягуванні болтів і не вбирає вологу, що важливо для вуличних підстанцій. Проте його обробка вимагає твердосплавного інструменту через абразивність скляного пилу.

Екстремальна хімія та ВЧ-струми

У високочастотних генераторах або хімічних установках стандартні композити неефективні. Тут необхідні полімери з особливою структурою.

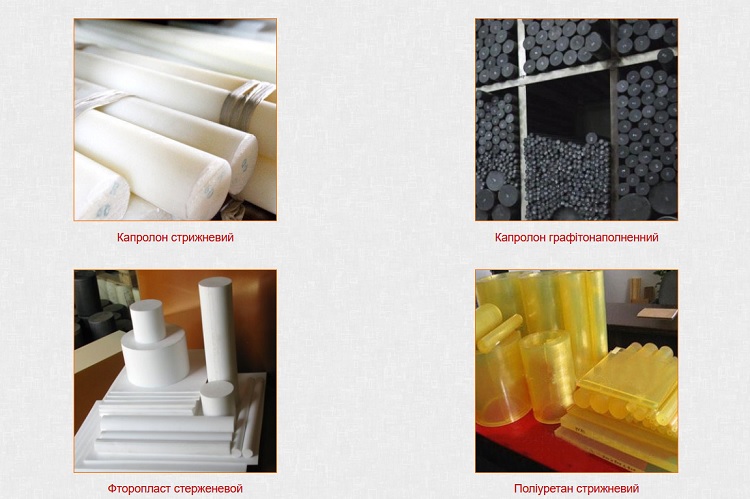

• Фторопласт (PTFE), лідер для складних умов. Він зберігає властивості до +260 °C, не горить і має мінімальні втрати при роботі зі струмами високої частоти.
• Поліацеталь (ПОМ) незамінний для прецизійних деталей. З нього виточують ізоляційні втулки та корпуси роз'ємів, де важлива мікронна точність і пружність.

Застосування цих полімерів виправдане там, де ризик відмови обладнання критичний. Вони гарантують безпеку систем, вимагаючи лише врахування їхніх фізичних особливостей при проєктуванні.
